五金件压型40吨冲床冲床滑块调整装置组成

作者：冲床厂家人气：发表时间：2018-01-26 16:40 【大中小】

五金件压型40吨冲床滑块调整装置由冲床曲轴连接的连杆、滑块、穿设在连杆与滑块之间的连接销及偏心轮升降机构组成，其中连接销分别穿过滑块及偏心轮的偏心孔，驱动装置能够带动偏心轮在连杆的偏心轮孔内转动，从而通过偏心轮的偏心孔带动连接销升起或下降，以实现调节冲床滑块高度的功能，使得冲床能够根据不同的冲压模具方便、快捷的调整滑块的高度，使其能够适用于不同的冲压模具，通用性高，降低冲压生产的成本，且通过该滑块调整装置能够临时的调节模具的间隙，以方便模具的维护。

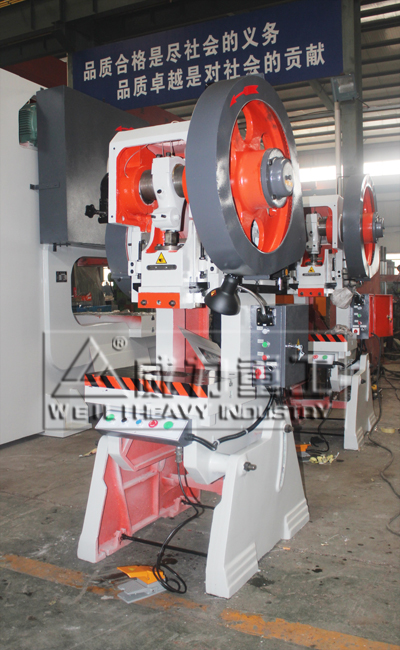

40吨可倾冲床生产厂家

冲床滑块调整装置是固定安装在滑块本体内，五金件压型40吨冲床冲床是以马达作为驱动源，通过马达的输出轴带动传动机构，然后由传动机构带动与滑块本体联接的蜗杆转动，使冲床滑块产生上、下移动，以此来调节滑块与工作台盘之间的距离，当距离调整好以后，马达便停止工作，滑块在其它驱动机构的带动下，开始上下的冲压加工；而由于调节机构都安装在滑块本体内，当冲床进行厚板的剪切加工、高速剪切等重负荷加工时，滑块的振动加速度很大，导致冲床滑块的调节机构尤其是马达很容易被损坏。

为了从根本解决这一问题，山东威力重工五金件压型40吨冲床冲床在设计生产上都装配有滑块调整装置，其在冲床与冲压装置连杆连接的滑块导引柱上设置了一套蜗轮蜗杆调整装置，通过这套装置实现冲压冲床闭合高度的调整，确保上模与下模接触的恰倒好处，驱动装置能够带动偏心轮在连杆的偏心轮孔内转动，从而通过偏心轮的偏心孔带动连接销升起或下降，以实现调节滑块高度的功能。

本文由冲床厂家整理，转载请注明来自：www.sd-youyaji.com
