100吨深喉冲床圆片落料使用送料机加工步骤?
100吨深喉冲床圆片落料使用送料机加工步骤?
100吨深喉冲床送料机是圆片下料生产时最常用的自动化送料设备，它通过摆动平台驱使送料机左右偏摆，让圆片落料位置达到圆圆互切，最大化的提高了材料的利用率。
为实现高效的落料冲压，极坐方式的100吨深喉冲床送料方式的送料方向必须转换为X-Y垂直轴坐标，才能实现多个圆圆圆相切，机械通过建立数学模型和公式(设送料机驱使带料沿基础长度方向的进退运动为X轴方向运动，摆动平台驱使带料进行的沿基础宽度方向的摆动为Y轴方向运动，圆片落料的半径为r)，经过排样运算实现了这种转换，特为客户设计出了S型和M型这两种高效加工方法，达到了优化排样的效果。

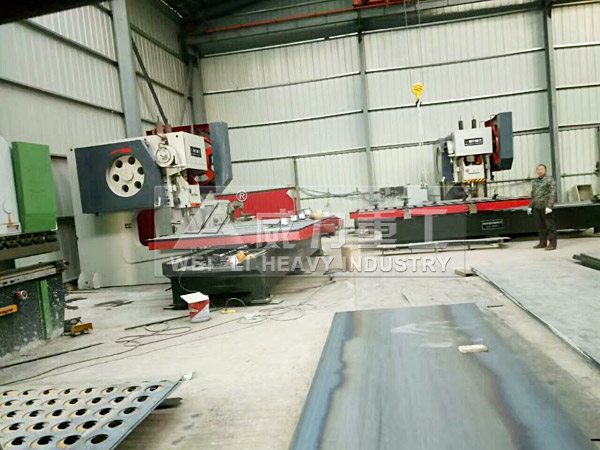

带送料机深喉冲床加工现场
1、送料机S型圆片加工方法的步骤：
第一行首个圆片落料加工，通过送料机和摆动平台驱使带料运行至冲床模具的下方，以靠近带料一侧(设为A侧)边缘的形式加工出第一个圆片落料，并设该圆片落料的坐标为(0，0);
b.第一行圆片落料加工，保持带料X轴的坐标不变，Y坐标每增加≥2r 距离时进行一次落料生产，直至切割到带料另一侧(设为B侧)的边缘，完成第一行圆片落料加工;
c.第二行首个100吨深喉冲床圆片落料加工，利用送料机驱使带料在X轴上前进≥r，利用摆动平台驱使带料在Y轴上递减≥r的距离，进行第二行首个圆片落料的加工;
d.第二行圆片落料加工，保持带料X轴的坐标不变，Y坐标每递减≥2r距离时进行一次落料生产，直至切割到带料A侧的边缘，完成第二行圆片落料加工;
e.重复步骤a、b、c和d，直至圆片落料加工完毕。
100吨深喉冲床定做
2、100吨深喉冲床送料机M型圆片加工方法的步骤：
第一圆片落料加工，通过送料机和摆动平台驱使带料运行至冲床模具的下方，以靠近带料一侧(设为A侧)边缘的形式加工出第一个圆片落料，并设该圆片落料的坐标为(0，0);
b.后侧圆片落料加工，X轴坐标相对于前一圆片落料的X轴坐标增加△X，△X≥r;Y轴坐标相对于前一圆片落料的Y轴坐标增加△Y，△Y≥r，利用冲床进行圆片落料加工;
c.前侧圆片落料加工，X轴坐标相对于前一圆片落料的X轴坐标减小△X，Y轴坐标相对于前一圆片落料的Y轴坐标增加△Y，利用冲床进行圆片落料加工;
d.重复步骤b和c，直至加工至带料另一侧(设为B侧)的边缘;
e.重复步骤b和c，直至圆片落料加工完毕。
大家一定要记住选择最高效最合适的加工方式，事关100吨深喉冲床圆片下料的品质、材料利用率和客户实际生产成本。这很有效的送料机送料的误差问题。上面的就是关于如何解决送料机送料的误差进行的一些论述。山东威力重工冲床厂家直销热线：0632-5850025 18306370898（同微信）
