山东威力重工数控冲压机冲压吨位计算

作者：冲床厂家人气：发表时间：2019-03-23 10:58 【大中小】

山东威力重工数控冲压机冲压吨位计算

计算冲压吨位

无斜刃口冲

公式：冲芯周长（mm）×板材厚度(mm)×材料的剪切强度(kn/mm2)=冲切力（KN）

换算成公吨:用KN除以9.81

冲芯周长----任何形状的各个边长相加

材料厚度----指冲芯要冲孔穿透的板材的厚度

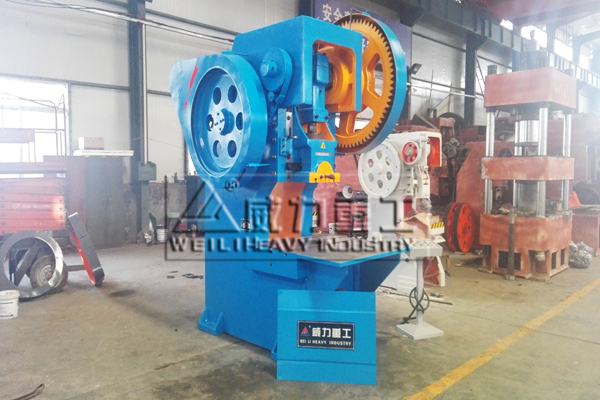

125吨数控冲压机

材料的剪切强度----板材的物理性质，由板材的材质所决定，可在材料手册中查到。常见材料的剪切强度如下：

材料

剪切强度（kn/mm2）

铝5052H32 0.1724

黄铜 0.2413

低碳钢 0.3447

不锈钢 0.5171

冲压机生产厂家

举例

在3.00mm厚的低碳钢板材上冲孔，形状方形，边长20.00mm

冲芯周长=80.00mm

材料厚度=3.00mm

剪切强度=0.3447kn/mm2

8.00×3.00×0.3447=82.73KN

82.73KN÷9.81=8.43公吨
