伺服200吨液压冲床公差参照标准

山东威力重工提供伺服200吨液压冲床公差标准GB/T13914-2002冲压件尺寸公差，规定了金属冲压件的尺寸公差等级符号、代号、公差数值及极限偏差。

《GB/T13914-2002冲压件尺寸公差》规定了伺服200吨液压冲床尺寸公差。按照平冲压件和成形冲压件分别规定了尺寸公差。伺服200吨液压冲床的尺寸公差数值与冲压件尺寸和板厚两个尺寸有关，另一方面与精度等级有关。

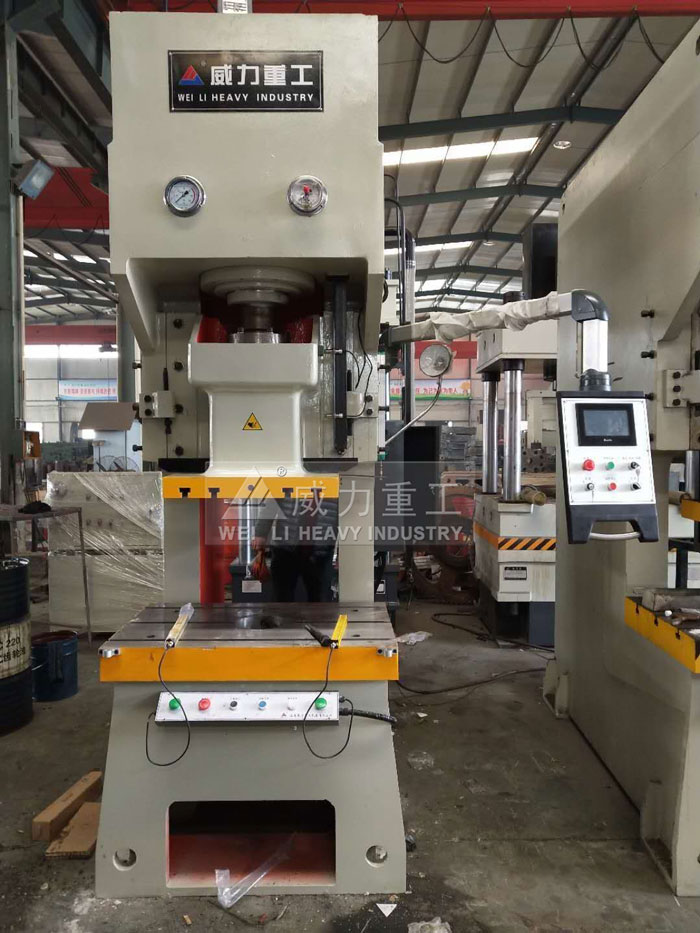

200吨液压冲床伺服控制精度高

工艺分析是工序排布前非常最要的环节，主要从加工精度，材料及结构性三个角度来看；尺寸精度受模具，设备精度影响，不同公差等级的尺寸精度对应不同的加工方法，通过尺寸精度分析也可以识别该件是否存在过设计的情况存在；材料分析则重点看下图纸要求材料是否适合冲压成型，过软及过硬均不适合；过软时，产品截面无明显光亮带，且易粘连模具，R角难以控制；过硬的材料对模具寿命是较大挑战。

平冲压件尺寸公差：分为11个等级，用ST1至ST11表示，其中ST表示平冲压件尺寸公差，公差等级代号用阿拉伯数字表示。从ST1到ST11精度等级依次降低。

成形冲压件尺寸公差：成形冲压件分为10个精度等级，用FT1到FT10表示，其中FT表示成形冲压件尺寸公差，阿拉伯数字表示公差等级。从FT1到FT10精度等级依次降低。
